D-FlowTM高效萃取塔技术(已获专利授权保护)包括高效填料萃取塔和ADE高效萃取筛板塔,已成功应用于糠醛抽提、液化气脱硫、甲醇水洗塔、醋酸溶剂萃取脱水,芳烃抽提等多个装置。相对常规的萃取塔,萃取效率提高30%以上,处理能力提高50%以上。
1. 通过消除返混提高萃取塔的萃取效率,萃取效率可提高50-100%;
2. 塔径越大,效率提升越明显,因此特别适用于大塔径的萃取塔;
3. 根据设计工况选择合适的塔板、规整填料或散堆填料。
萃取塔特点及设计难点

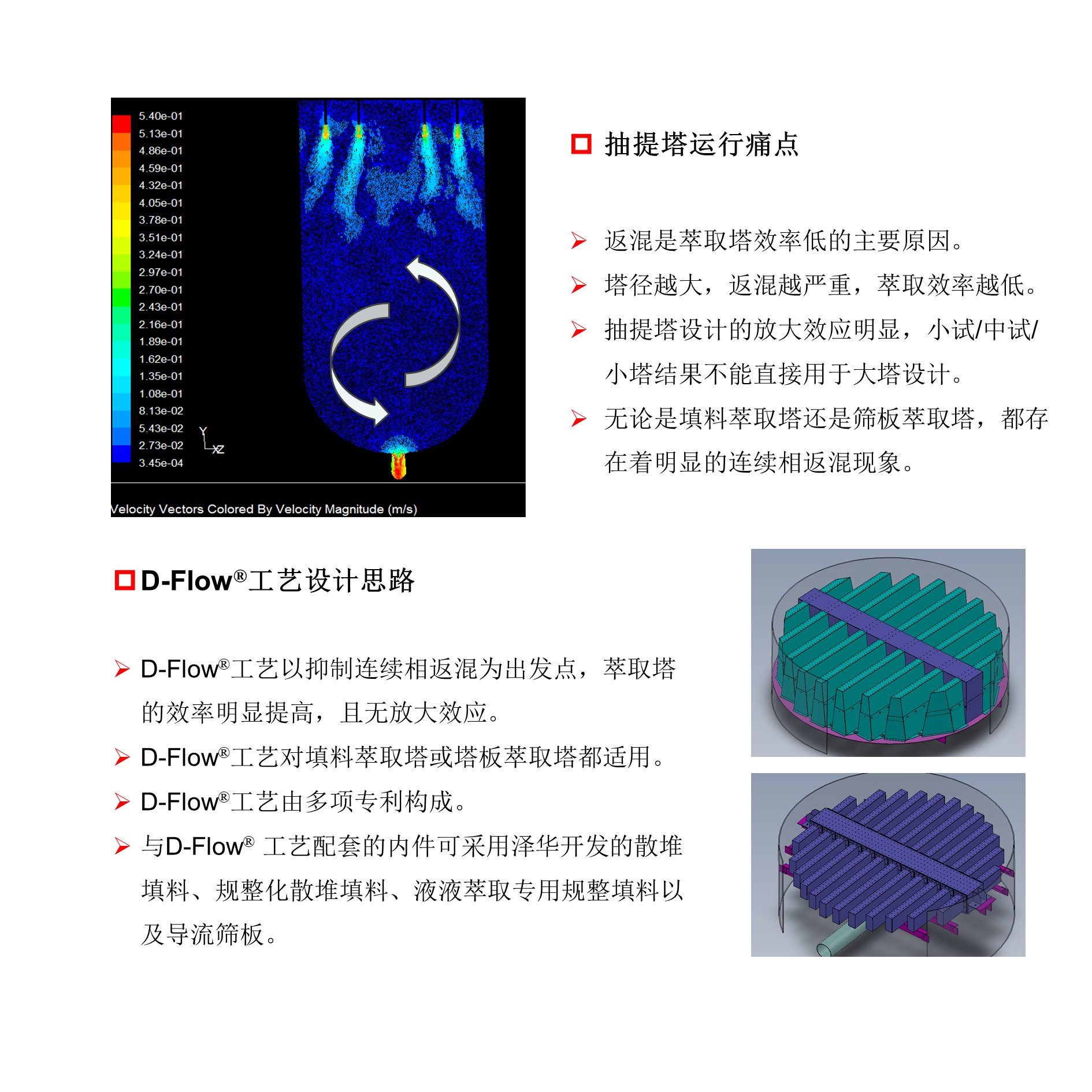

以消除连续相返混为出发点-填料塔

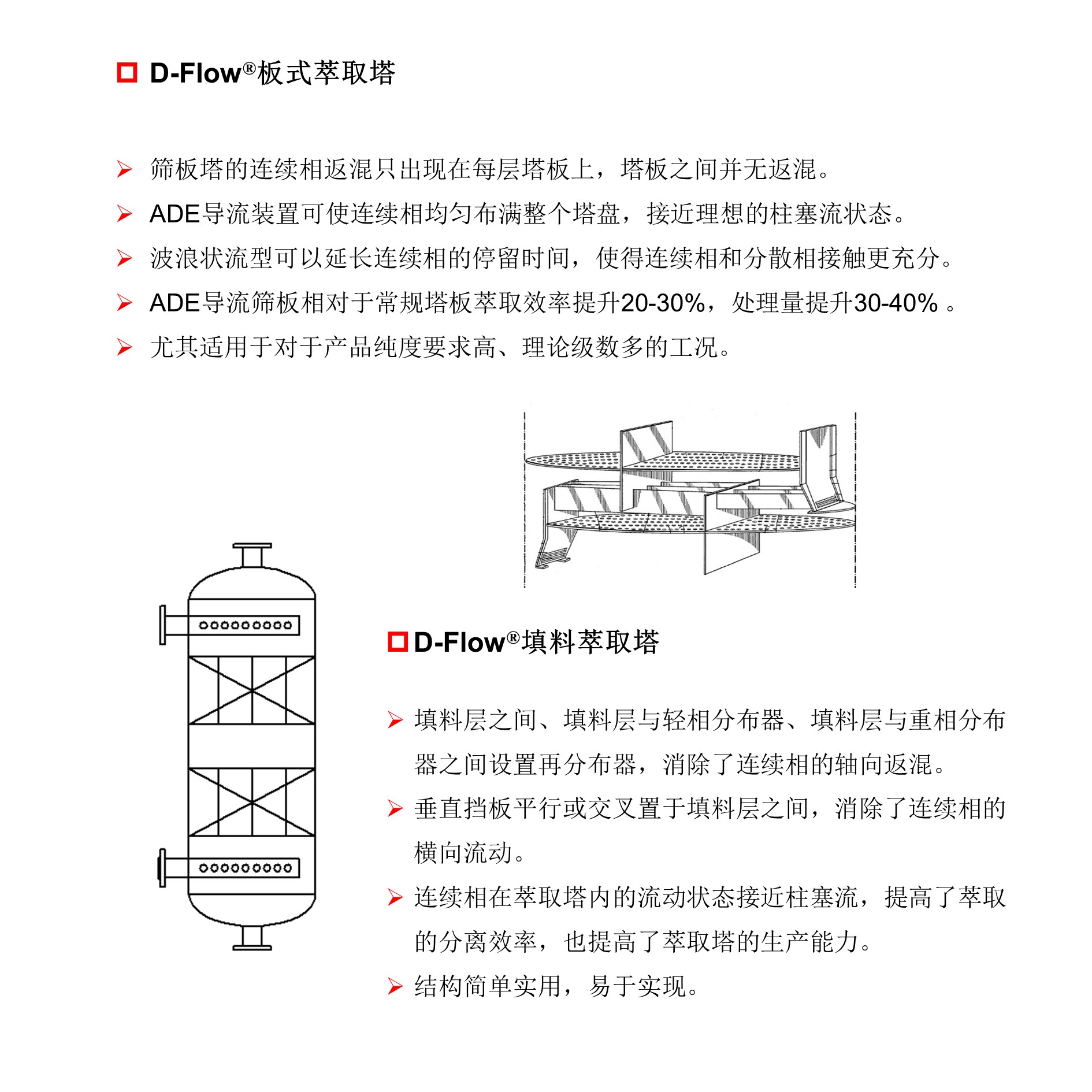

以消除连续相返混为出发点-板式塔
填料萃取塔使用效果
导流筛板ADE使用效果
总结
